Considero que el compañero del foro dreifus también se merece tener una pagina aparte para explicar su maravilloso trabajo basado en publicaciones realizadas por otros compañeros. El texto esta redactado en primera persona para mantener integro la totalidad de sus comentarios con ciertas pinceladas modificadas por mi.

- Modificación portátil para añadirle una antena externa

Cómo poner una antena exterior a una tarjeta Mini-PCI de un portátil  by Dreifus

He aplicado los pasos de preackgsm en mi portátil Microstar (Medion) MD 2733  comprado  en  Mediamarkt  hace  unos  4  años.  En  este  portátil  tengo  una  tarjeta  “creatix 712” con Chipset Prism2, apto para la inyección de tráfico en linux.

Vamos allá:

Tengo que decir que antes de hacerlo abrí varias veces el portátil para ver como  podría hacer llegar el cable hacia fuera. Cuando lo tuve todo claro fue cuando  lo  hice  (recomendación  de  preackgsm).  Tengo  que  mencionar  también a mi maestro Armenos que ha sido el que he ha enseñado y motivado en el tema de  linux.

1- Asegurarnos que nuestra tarjeta mini-pci tiene conectores UFL: En  mi caso está situada justo debajo del portátil, en una pequeña tapa que se abre:

Estos conectores, en mi caso, los he seguido y van hasta la  pantalla  que  es  donde se supone que tiene la “antena interna”.

2- Todo lo que necesitamos:

-    Destornillador  en  mi  caso  estrella  para  quitar  todos  los  tornillos  y  así  poder abrir todo el portátil. Una herramienta que he usado y no sale en  la  foto  es  un  pequeño  imán  para  coger  los  tornillos  una  vez  están  destornillados. No es imprescindible pero muy útil.

-    Dos   arandelas.   Mi   maestro   Armenos   me   recomendó   que   pusiera  arandelas de plástico por lo de la pérdida al ser metálicas. No es que no  le  haga  caso,  es  que  con  la  ilusión  de  montarlo  aún  no  las  tenía  pero  cuando tenga un rato y las compre las pondré.

-    Conector  UFL  a  RSMA  hembra  (6,60  eur).  Es  lo  que  nos  permitirá  poner la antena externa. Nos comunicará la tarjeta interna mini-pci con  el exterior.

-    Antena omni de 7dB (20 eur). No hace milagros pero gracias a la base  magnética  y  a  la  extensión  de  cable  (1,5m)  te  permite  trabajar  más  cómodamente.  Más o menos calculo que he ganado un 20% que parece ser que con  una omnidireccional no está mal. La antena se puede poner directamente al portátil o  también a través de la base magnética  y el alargo. El cable según me  han comentado es RG316 y según he visto por Internet tiene una pérdida  de 1.5 dbi por metro.

3- Desmontar todas las piezas del portátil hasta poder verle las tripas

Aquí  vemos  en  detalle  los  dos  cables  que  salen  de  la  tarjeta  mini-pci  y  van  hacia la pantalla:

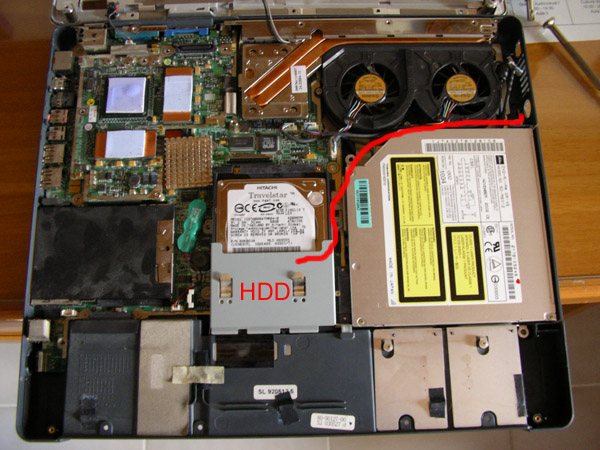

Os presento mi portátil por dentro:

La Mini-PCI esta justo debajo del HDD pero no me hará falta sacarlo ya que  solo retirando un poco el CD me permitirá pasar el cable. El recorrido que este  hará será el que hay marcado con la línea roja.

5- Cómo decidir dónde irá la salida de la antena:

En mi caso fue fácil decidirlo. No tuve que hacer ningún agujero ya que estaba hecho. Se aprovecha una salida de un PS2 (para Mouse y teclado). El PC  tiene  4  años  y  tiene  un  MODEM  56k.

Por lo tanto simplemente lo quité y así ya tenia el agujero (recordad que cada  portátil es un mundo). La foto está un poco borrosa pero creo que ya se entiende un  poco.

Así quedaría sin este módulo:

6- Pasar y poner el cable:

Usaremos  las  dos  arandelas  para  que  quede  bien  sujeto,  una  dentro  y  otra  fuera.

La de dentro:

Y la de fuera:

Luego con la tuerca que ya lleva el mismo conector se aprieta hasta que queda  bien collado.

Para  asegurarte  que  queda  bien  collado  puedes  usar  una  llave  de  tubo  de  8mm:

Finalmente ese conector queda así:

Ahora solo nos quedará conectar el pequeño UFL a la tarjeta. Pasamos el  cable como podemos:

Aunque en mi caso da igual en cual lo pongamos porque funciona bien en los dos. Una  última cosa es que si habían dos conectores pues que continúen habiendo los dos conectores "enchufados" (aunque sobre un cable).

Y  esto  es  todo,  aquí  tenemos  nuestro  portátil:

Agradecimientos a preackgsm y a Armenos.
